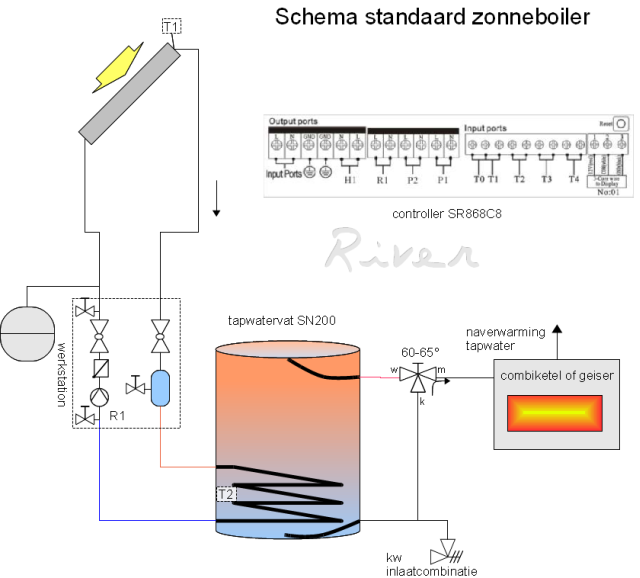

Een standaard zonneboiler wordt gebruikt voor het verwarmen van tapwater. Als de temperatuur van de collector door instraling van de zon hoger is dan die van het tapwatervat zal de elektronische regeling de pomp R1 inschakelen. Hierdoor gaat een vloeistof (water met glycol) stromen, waardoor de warmte van de collector naar het tapwatervat gevoerd wordt, net zolang tot het vat even warm is als de collector.

Het water in de boiler kan wel zo'n 90 graden worden. Om deze reden is een thermostatisch mengventiel toegepast, dat zonodig koud water bijmengt tot een veilige temperatuur. Als de boiler niet warm genoeg is wordt het tapwater naverwarmd door een combiketel of modulerende geiser.

PDF versie van bovenstaand schema
